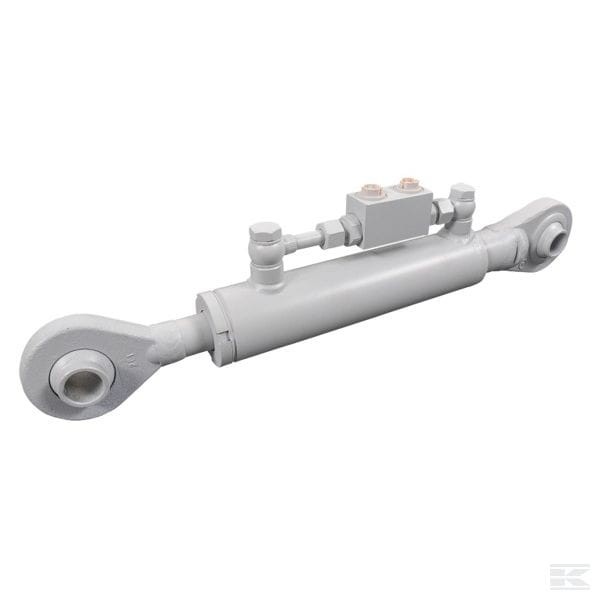

łącznik górny hydrauliczny Cronus TEN/TEV, 480 mm kat. 2/2 z zaworem TEVNN305016022
Kod produktu: TEVNN305016022
Cena netto:
595,85 zł
bez 23.00% VAT i kosztów dostawy
Dostepny
Czas wysylki od
48 godzin
Dostawa
od 12,90 zl
Masz pytania odnosnie tego produktu?
Zadzwon do nas — kod: TEVNN305016022
Gwarancja oryginalnosci
14 dni na zwrot
Dostawa od 12,90 zl
Bezpieczne platnosci
Opis
To hydrauliczny łącznik górny TUZ typu TEVNN, kategoria 2 po obu stronach, ze sterowanym zaworem zwrotnym. Jego długość zmienia się od 480 do 640 mm (skok 160 mm), średnica tłoczyska to 30 mm, a średnica otworu cylindra 50 mm. Ciśnienie nominalne wynosi 200 bar, maksymalne ciśnienie robocze 250 bar. Przy 200 bar siłownik wypycha maksymalnie 4 t, a wciąga 2,6 t.
480–640 mmskok 160 mm
200 bar nominalniemaks. 250 bar
Kat. 2/2sterowany zawór zwrotny
Dane techniczne
| Numer katalogowy | TEVNN305016022 |
| Typ | TEVNN, ze sterowanym zaworem zwrotnym |
| Kategoria mocowania (tłoczysko / cylinder) | 2 / 2 |
| Długość min. | 480 mm |
| Długość max. | 640 mm |
| Skok | 160 mm |
| Średnica tłoczyska | 30 mm |
| Średnica otworu cylindra | 50 mm |
| Średnica zewnętrzna | 60 mm |
| Otwory montażowe | 25,7 mm (obie strony) |
| Przyłącza oleju | BSP 3/8", rozstaw 197,5 mm |
| Ciśnienie nominalne | 200 bar |
| Ciśnienie robocze max. | 250 bar |
| Siła wypychania przy 200 bar | 4 t |
| Siła wciągania przy 200 bar | 2,6 t |
| Prędkość tłoczyska max. | 0,1 m/s |
| Materiał tłoczyska | stal 20MnV6, chromowana |
| Materiał cylindra | stal ST52 |
| Kolor | czarny, RAL 9005 |
| EAN | 8719607322058 |
Wskazówki
- W wariancie TEVNN w zestawie jest siłownik z zaworem zwrotnym, ale bez zestawu do węża i pałąka mocującego, więc te elementy dobierz osobno.
- Zalecany olej według karty: mineralny HLP ISO VG 32 do ISO VG 46.
- Upewnij się, że łącznik ma wystarczający zakres ruchu po stronie ciągnika, aby uniknąć pęknięcia.
Często zadawane pytania
- Jaką długość ma łącznik górny hydrauliczny TEVNN305016022?
- Od 480 mm w stanie złożonym do 640 mm w stanie wysuniętym, skok 160 mm.
- Jaka kategoria TUZ jest w tym łączniku?
- Kategoria 2 po stronie tłoczyska i po stronie cylindra.
- Czy w zestawie jest zawór?
- Tak, karta podaje: siłownik i sterowany zawór zwrotny.
