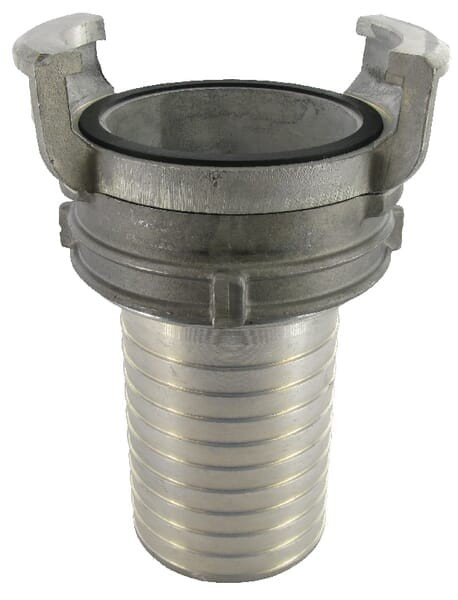

Złącze DN40, Ø40mm HCN110AAL038
Opis
Złącze DN40, Ø40mm to element hydrauliki opryskiwacza — złącze, kształtka lub wąż. Odporność na środki ochrony roślin i ciśnienie robocze opryskiwacza.
Dane techniczne
| Nr katalogowy | HCN110AAL038 |
| Typ | Złącze / wąż / kształtka opryskiwacza |
| Zastosowanie | Opryskiwacz polowy |
Informacje od producenta
Opis produktu: Złącza symetryczne GUILLEMIN przeznaczone są do przemysłowych instalacji przesyłowych i przeładunkowych substancji płynnych i sypkich zgodnie z normą EN 14420-8 / NF E 29-572. Złącza te popularność zawdzięczają prostemu i łatwemu łączeniu. Identyczne połówki złącza z dwoma zaczepami są łączone poprzez ich przyłożenie uszczelkami do siebie a następnie obrót obu pierścieni ryglujących tak, aby zaczepiły o zaczepy. Do dociągnięcia połączenia należy użyć klucza hakowego do złączy, przekręcając pierścienie ryglujące o 1/4 obrotu. Stosowane są do układów tłocznych i ssawno-tłocznych do wody, cieczy, węglowodorów (włączając substancje bitumiczne), chemikaliów (wersja ze stali nierdzewnej) i materiałów sypkich (proszki, granulaty). Nie nadają się do pary wodnej i płynnych gazów. Używane są w instalacjach przemysłowych, nawadniających, przeładunkowych, wyposażeniu cystern drogowych i kolejowych. Mogą występować również w wykonaniu z mosiądzu oraz polipropylenu. Na instalacjach stałych stosowane jest często złącze bez pierścienia ryglującego (tylko jeden pierścień ryglujący przyłączanego złącza jest potrzebny do połączenia złączy). Podobnie do podłączenia węża używane jest często złącze Guillemin z pierścieniem ryglującym, ale bez zaczepów. Bardzo podobne w kształcie do złączy GUILLEMIN są francuskie złącza DSP/AR w rozmiarach DN40, DN65 i DN100 wg norm NF S61-704 i 705, używane przede wszystkim w pożarnictwie. Posiadają karby na zaczepach, karbowany pierścień ryglujący, uszczelkę profilowaną i dają się łatwiej połączyć bez użycia klucza. Złącza DSP/AR mogą dać się połączyć ze złączami GUILLEMIN ale generalnie nie są ze sobą kompatybilne.
Składa się z:
- Z czarnymi pierścieniami uszczelniającymi z NBR (odporny na działanie oleju i benzyny)
Parametry według katalogu producenta
| Połączenie 1, typ | Szybkozłącze systemu Guillemin |
| Połączenie 2, typ | Króciec na wąż |
| Złącze 2, typ - męskie/żeńskie | Męskie |
| Kształt | Prosty |
| Materiał | Aluminium |
| Ciśnienie robocze max. | 16 BAR |
| Materiał | Aluminium |
Wskazówki
- Po każdym użyciu przepłucz układ opryskowy czystą wodą — resztki środków ochrony roślin niszczą uszczelki i tworzywa.
- Dysze i filtry wymieniaj co sezon lub przy widocznym zużyciu — zużyte dysze dają nierównomierny rozkład cieczy.
- Nr kat. HCN110AAL038 — sprawdź kompatybilność z modelem opryskiwacza i typem belki przed zamówieniem.
Często zadawane pytania
- Do jakiego opryskiwacza pasuje część nr HCN110AAL038?
- Część HCN110AAL038 przeznaczona jest do opryskiwaczy polowych. Sprawdź typ belki, ciśnienie robocze i producenta opryskiwacza w dokumentacji maszyny.
- Jak dobierać dysze do opryskiwacza?
- Dysza dobierana jest według dawki cieczy (l/ha), prędkości roboczej, ciśnienia i pożądanego widma kropel. Korzystaj z kalkulatora dawki — nieprawidłowa dysza może zaniżyć lub zawyżyć dawkę o 30–50%.
- Jak czyścić filtry opryskiwacza?
- Filtry sezonowe demontuj po każdym zabiegu i płucz w czystej wodzie. Nie używaj twardych szczotek — mogą uszkodzić sito. Wymień filtr gdy sito jest pęknięte lub plastik popękany.
