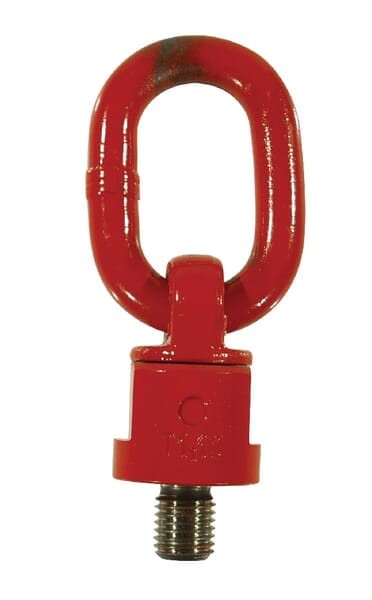

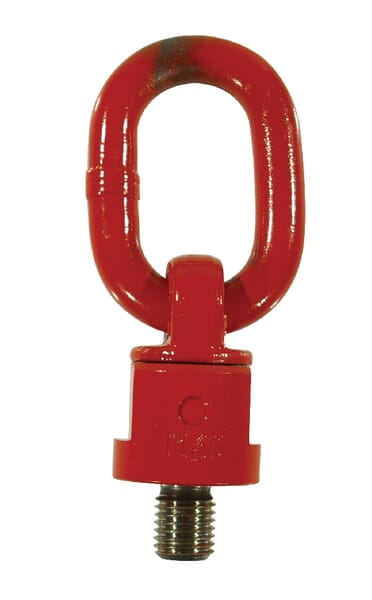

Zawiesie obrotowe, M20x30 ASWH22030
Kod produktu: ASWH22030
Cena netto:
329,19 zł
bez 23.00% VAT i kosztów dostawy
Dostepny
Czas wysylki od
48 godzin
Dostawa
od 12,90 zl
Masz pytania odnosnie tego produktu?
Zadzwon do nas — kod: ASWH22030
Gwarancja oryginalnosci
14 dni na zwrot
Dostawa od 12,90 zl
Bezpieczne platnosci
Opis
Zawiesie obrotowe ASWH22030 ma gwint M20 o skoku 2,5 mm i długość 30 mm. Jest stalowe, malowane i obrotowe, a masa jednej sztuki to 1,05 kg. Dopuszczalne obciążenie robocze wynosi 4000 kg przy jednym połączeniu pod kątem 0°, 2800 kg przy dwóch połączeniach w zakresie 0–45° i 2000 kg przy dwóch połączeniach w zakresie 45–60°.
GwintM20 x 2,5, długość 30 mm
Obciążenie, 1 punkt 0°4000 kg
Obciążenie, 2 punkty 0–45°2800 kg
Obciążenie, 2 punkty 45–60°2000 kg
Dane techniczne
| Nr katalogowy | ASWH22030 |
| Marka | Cartec |
| Średnica gwintu | M20 |
| Skok gwintu | 2,50 mm |
| Długość | 30 mm |
| Rozmiar klucza | 40 mm |
| Średnica zewnętrzna łba | 66 mm |
| Średnica wewnętrzna łba | 34 mm |
| Średnica kołnierza | 50 mm |
| Materiał | stal, malowane |
| Wskaźnik bezpieczeństwa | 4 |
| WLL, 1 połączenie 0° | 4000 kg |
| WLL, 2 połączenia 0–45° | 2800 kg |
| WLL, 2 połączenia 45–60° | 2000 kg |
| Masa | 1,05 kg |
| EAN | 8013429800092 |
Wskazówki
- Nośność zależy od kąta zawieszenia – im większy kąt między cięgnami, tym mniejsze dopuszczalne obciążenie. Trzymaj się wartości z tabeli.
- Przed użyciem sprawdź, czy otwór gwintowany ma gwint M20 o skoku 2,5 mm i głębokość co najmniej 30 mm, a zawiesie nie ma pęknięć ani odkształceń.
- Nigdy nie przekraczaj podanej nośności roboczej (WLL) i nie stój pod podniesionym ładunkiem.
Często zadawane pytania
- Jaką nośność ma zawiesie obrotowe M20x30 ASWH22030?
- 4000 kg przy jednym połączeniu pod kątem 0°, 2800 kg przy dwóch połączeniach 0–45° i 2000 kg przy dwóch połączeniach 45–60°.
- Jaki gwint ma zawiesie obrotowe ASWH22030?
- Gwint metryczny M20 o skoku 2,5 mm i długości 30 mm; rozmiar klucza 40 mm.
