Zasuwa płytowa 8" (hydrauliczna) ARZO0100200551
Kod produktu: ARZO0100200551
Cena netto:
3 316,50 zł
bez 23.00% VAT i kosztów dostawy
Dostepny
Czas wysylki od
48 godzin
Darmowa dostawa
Masz pytania odnosnie tego produktu?
Zadzwon do nas — kod: ARZO0100200551
Gwarancja oryginalnosci
14 dni na zwrot
Darmowa dostawa
Bezpieczne platnosci
Opis

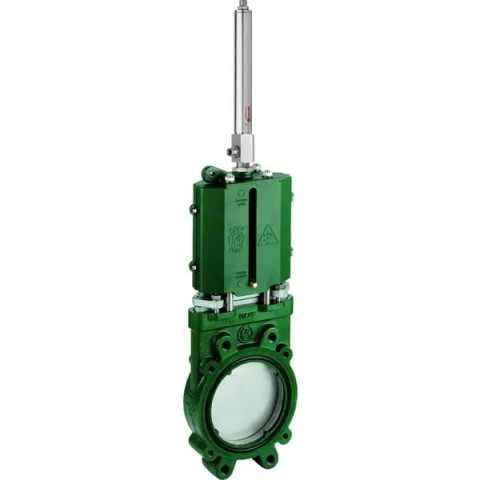

Zasuwa płytowa MZ 8" (nr kat. ARZO0100200551) to zawór odcinający do instalacji gnojowicy, np. na wozach asenizacyjnych i w przepompowniach. Ma żeliwny korpus z dwoma kołnierzami wg DIN PN10 (UNI EN 1092-1), średnicę nominalną 200 mm i płytę ze stali nierdzewnej, która nie zapycha się przy gęstej gnojowicy. Napęd zapewnia siłownik hydrauliczny dwustronnego działania z przyłączem M18x1,5. Zasuwa pracuje przy ciśnieniu do 8 bar i temperaturze cieczy od −15 do +80 °C; przepływ jest jednokierunkowy, więc zasuwę montuje się zgodnie ze strzałką.
DN 200 (8")Kołnierze DIN PN10
HydraulicznaSiłownik dwustronny, przyłącze M18x1,5
Płyta nierdzewnaKorpus żeliwny
Do 8 barCiecz od −15 do +80 °C
Dane techniczne
| Nr katalogowy | ARZO0100200551 |
| Średnica nominalna | 200 mm (8") |
| Kołnierze | podwójne, DIN PN10 / UNI EN 1092-1 |
| Średnica podziałowa otworów | 295 mm |
| Otwory na śruby | Ø 20 mm |
| Grubość korpusu z kołnierzami | 60 mm |
| Korpus | żeliwo |
| Płyta zasuwy | stal nierdzewna |
| Napęd | siłownik hydrauliczny dwustronnego działania |
| Przyłącze siłownika | M18x1,5 |
| Ciśnienie robocze maks. | 8 bar |
| Temperatura cieczy | od −15 do +80 °C |
| Przepływ | jednokierunkowy |
| Wysokość / szerokość całkowita | 847 / 273,5 mm |
| Masa | ok. 22,4 kg |
Wskazówki
- Montuj zasuwę zgodnie z kierunkiem przepływu oznaczonym na korpusie — uszczelnienie płyty działa tylko w jednym kierunku.
- Siłownik dwustronnego działania wymaga dwóch przewodów hydraulicznych lub sekcji rozdzielacza dwustronnego.
- Przed zamówieniem zmierz średnicę podziałową otworów starego kołnierza — dla 8" PN10 to 295 mm.
Często zadawane pytania
- Jaki rozmiar kołnierza ma zasuwa 8"?
- Kołnierze DIN PN10 (UNI EN 1092-1) dla DN 200, średnica podziałowa otworów 295 mm, otwory Ø 20 mm.
- Jakie ciśnienie wytrzyma zasuwa płytowa MZ 8"?
- Ciśnienie robocze do 8 bar.
- Czy zasuwa jest sterowana hydraulicznie?
- Tak, ma siłownik hydrauliczny dwustronnego działania z przyłączem M18x1,5.
