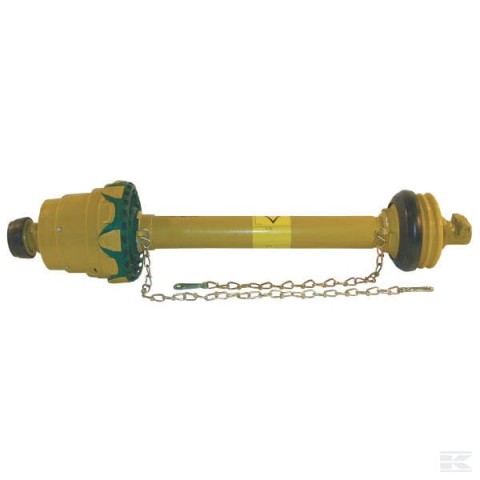

Wał szerokokątny Walterscheid, SD15, seria WWE 2280, L-860 mm WWE2280860
Kod produktu: WWE2280860
Cena netto:
3 988,94 zł
bez 23.00% VAT i kosztów dostawy
Dostepny
Czas wysylki od
48 godzin
Darmowa dostawa
Masz pytania odnosnie tego produktu?
Zadzwon do nas — kod: WWE2280860
Gwarancja oryginalnosci
14 dni na zwrot
Darmowa dostawa
Bezpieczne platnosci
Opis
Wał WWE2280860 to wał przegubowy Walterscheid serii WWE 2280 z przegubem szerokokątnym (homokinetycznym, z podwójnym krzyżakiem), który pozwala na ostre skręty ciągnika z maszyną. Przenosi 20 kW przy 540 obr/min i 31 kW przy 1000 obr/min, a moment statyczny do 1850 N·m. Długość po złożeniu, mierzona od środka krzyżaków (LZ), wynosi 860 mm. Obie piasty mają wielowypust 1 3/8" Z6 z zasuwą, rury mają profil cytrynowy. Producent przewiduje go do wozów asenizacyjnych, opryskiwaczy polowych i ciągnionych maszyn do siana. Numer referencyjny OE: 1800091.
20 kW / 31 kWPrzy 540 / 1000 obr/min
LZ 860 mmDługość po złożeniu
1 3/8" Z6Piasty z zasuwą po obu stronach
Do 80° chwilowo25° w pracy ciągłej
Dane techniczne
| Nr katalogowy | WWE2280860 |
| Numer referencyjny OE | 1800091 |
| Seria | WWE 2280 |
| Długość LZ | 860 mm |
| Moc przy 540 obr/min | 20 kW (335 N·m) |
| Moc przy 1000 obr/min | 31 kW (295 N·m) |
| Moment statyczny maks. | 1850 N·m |
| Piasty | 1 3/8" Z6, zasuwa, po obu stronach |
| Rura zewnętrzna | profil cytrynowy 1G, 48 x 2,7 mm |
| Rura wewnętrzna | profil OvGA, 40 x 4 mm |
| Kąt pracy | 25° ciągle, do 80° chwilowo |
| Smarowanie | co 8 godzin |
| Norma | EN 12965, CE |
Wskazówki
- Przegub szerokokątny montuje się od strony ciągnika — tam powstaje największy kąt przy skrętach.
- Zmierz długość LZ starego wału po złożeniu, od środka krzyżaka do środka krzyżaka, i porównaj z 860 mm.
- Smaruj krzyżaki i przegub szerokokątny co 8 godzin pracy, a rury profilowe przy każdym dłuższym postoju.
Często zadawane pytania
- Jaką moc przenosi wał Walterscheid WWE 2280?
- 20 kW przy 540 obr/min i 31 kW przy 1000 obr/min, moment statyczny do 1850 N·m.
- Czy to wałek homokinetyczny?
- Tak, przegub szerokokątny to podwójny krzyżak, który pracuje homokinetycznie i pozwala na kąt do 80° chwilowo.
- Jakie końcówki ma wałek odbioru mocy Walterscheid WWE2280860?
- Po obu stronach piasty 1 3/8" Z6 (6 wypustów) z zasuwą.
