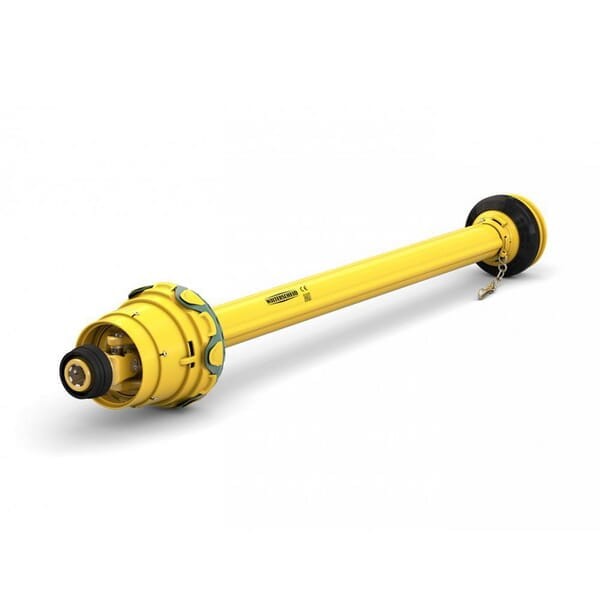

Wał przegubowy szerokokątny WWE 2380 L=1210 mm Walterscheid WWE23801210SD25
Kod produktu: WWE23801210SD25
Cena netto:
4 703,74 zł
bez 23.00% VAT i kosztów dostawy
Dostepny
Czas wysylki od
48 godzin
Darmowa dostawa
Masz pytania odnosnie tego produktu?
Zadzwon do nas — kod: WWE23801210SD25
Gwarancja oryginalnosci
14 dni na zwrot
Darmowa dostawa
Bezpieczne platnosci
Opis
Wał przegubowy WWE 2380 L=1210 mm (nr kat. WWE23801210SD25, nr ref. 1800096) to wał Walterscheid z jednym przegubem szerokokątnym, który pozwala na krótkotrwałe skręty pod kątem do 80°. Przy 540 obr/min przenosi 28 kW (500 Nm), przy 1000 obr/min 44 kW (415 Nm), a statyczny moment maksymalny wynosi 2500 N·m. Obie końcówki mają wielowypust 1 3/8" Z-6 z widłakiem szybkozłącznym. Rury profilu cytrynowego mają średnice 57,5 i 49 mm, a całość okrywa osłona ST25. Stosowany w wozach asenizacyjnych, opryskiwaczach polowych, rozrzutnikach i prasach.
Przegub 80°Szerokokątny, jedna strona
28 kW / 540 obr/min44 kW przy 1000 obr/min
L = 1210 mmProfil cytrynowy
1 3/8" Z-6Widłaki szybkozłączne
Dane techniczne
| Nr katalogowy | WWE23801210SD25 |
| Nr referencyjny | 1800096 |
| Rozmiar | WWE 2380 |
| Długość | 1210 mm |
| Końcówki (ciągnik i maszyna) | 1 3/8" Z-6, widłak szybkozłączny |
| Profil rur | cytrynowy; rura zewn. 57,5 × 3,5 mm, wewn. 49 × 4,5 mm |
| Krzyżaki | Ø tulei 27 mm, długość 75 mm |
| Moc przy 540 obr/min | 28 kW, 500 Nm |
| Moc przy 1000 obr/min | 44 kW, 415 Nm |
| Moment statyczny max. | 2500 N·m |
| Kąt pracy | stale do 25°, krótkotrwale do 80° |
| Osłona | ST25 |
| Smarowanie | co 8 godzin |
| Normy | EN 12965, CE |
Wskazówki
- Przegub szerokokątny montuj od strony ciągnika — to ta strona pracuje na największych kątach przy skręcie.
- Długość 1210 mm sprawdź w najkrótszym i najdłuższym położeniu: rury nie mogą się dobić i muszą zachodzić na siebie na co najmniej 1/3 długości.
- Smaruj krzyżaki i przegub co 8 godzin pracy, a osłonę mocuj łańcuszkami przeciw obracaniu.
Często zadawane pytania
- Jaką moc przenosi wał WWE 2380?
- 28 kW przy 540 obr/min i 44 kW przy 1000 obr/min (przy kącie 10°).
- Jaki kąt skrętu wytrzyma przegub szerokokątny?
- Do 80° krótkotrwale i do 25° w pracy ciągłej.
- Jakie końcówki ma wał?
- Obie 1 3/8" Z-6 z widłakami szybkozłącznymi.
