Przetwornik PWM duo DIN 9-36 KREDD
Kod produktu: KREDD
Cena netto:
1 611,87 zł
bez 23.00% VAT i kosztów dostawy
Dostepny
Czas wysylki od
48 godzin
Dostawa
od 12,90 zl
Masz pytania odnosnie tego produktu?
Zadzwon do nas — kod: KREDD
Gwarancja oryginalnosci
14 dni na zwrot
Dostawa od 12,90 zl
Bezpieczne platnosci
Opis

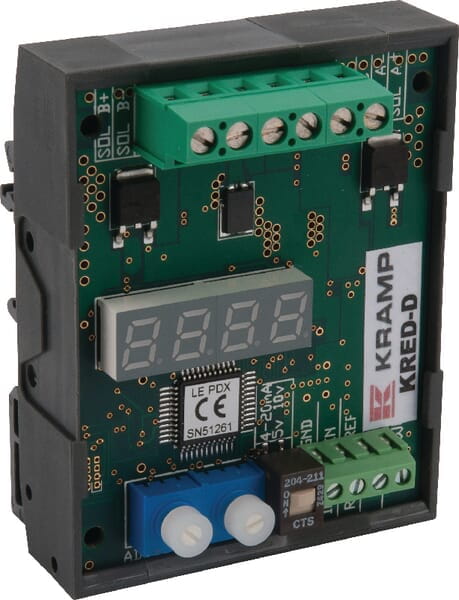

KREDD to elektroniczny przetwornik (sterownik) PWM do elektrozaworów proporcjonalnych, w wersji „duo” — KRED-D, przeznaczonej do zaworów z dwiema cewkami (a i b), np. rozdzielacza dwustronnego działania. Wersja jednocewkowa nosi oznaczenie KRED-S. „DIN” oznacza montaż na szynie DIN w szafce elektrycznej. Przetwornik zamienia sygnał analogowy 0–5 V, 0–10 V albo 4–20 mA, np. z joysticka lub potencjometru, na prąd cewki o natężeniu do 3 A i pracuje w układzie otwartym, bez sprzężenia zwrotnego. Zasilanie 9–36 V DC pozwala podłączyć go do instalacji 12 V i 24 V. Parametry, takie jak prąd minimalny i maksymalny czy czas narastania i opadania (rampy do 99,5 s), ustawia się dwoma pokrętłami, a 4-cyfrowy wyświetlacz LED pokazuje prąd wyjściowy lub sygnał wejściowy. Zakres temperatur pracy wynosi od -40°C do +80°C.
Zasilanie 9–36 V DCInstalacje 12 V i 24 V
Wejście 0–5 V / 0–10 V / 4–20 mASygnał sterujący
Dwie cewki A/B, do 3 AZawór proporcjonalny
Szyna DINWyświetlacz LED, rampy
Dane techniczne
| Nr katalogowy | KREDD |
| EAN | 5700038814086 |
| Wersja | KRED-D, do zaworów z dwiema cewkami (a/b) |
| Napięcie zasilania | 9–36 V DC |
| Sygnał wejściowy | 0–5 V, 0–10 V, 4–20 mA |
| Prąd wyjściowy maks. | 3 A (regulowany 0,20–3,00 A) |
| Czas rampy | do 99,5 s |
| Montaż | szyna DIN (wykonanie otwarte) |
| Temperatura pracy | -40°C do +80°C |
| Zastosowanie | sterowanie zaworem proporcjonalnym w układzie otwartym |
Wskazówki
- Sprawdź prąd znamionowy cewek zaworu — przetwornik daje do 3 A, a cewki 12 V i 24 V tego samego zaworu mają różny prąd.
- Przy sygnale 0–5 V lub 0–10 V prowadź osobny przewód masy dla zasilania i dla sygnału — przy długich kablach spadek napięcia zaburza sterowanie.
- Po montażu ustaw prąd minimalny i maksymalny dla każdej cewki tak, żeby zawór reagował od początku ruchu dźwigni i osiągał pełny przepływ przy pełnym wychyleniu.
Często zadawane pytania
- Do czego służy przetwornik PWM KREDD?
- Do sterowania elektrozaworem proporcjonalnym z dwiema cewkami: zamienia sygnał analogowy na prąd cewki do 3 A.
- Co oznacza „duo” i „DIN” w nazwie?
- „Duo” to wersja KRED-D do zaworów z dwiema cewkami (a i b), a „DIN” — montaż na szynie DIN. Do zaworu z jedną cewką przeznaczona jest wersja KRED-S.
- Jakie sygnały wejściowe przyjmuje?
- 0–5 V, 0–10 V oraz 4–20 mA.
- Czy zadziała w instalacji 24 V?
- Tak, zakres zasilania to 9–36 V DC, czyli instalacje 12 V i 24 V.
