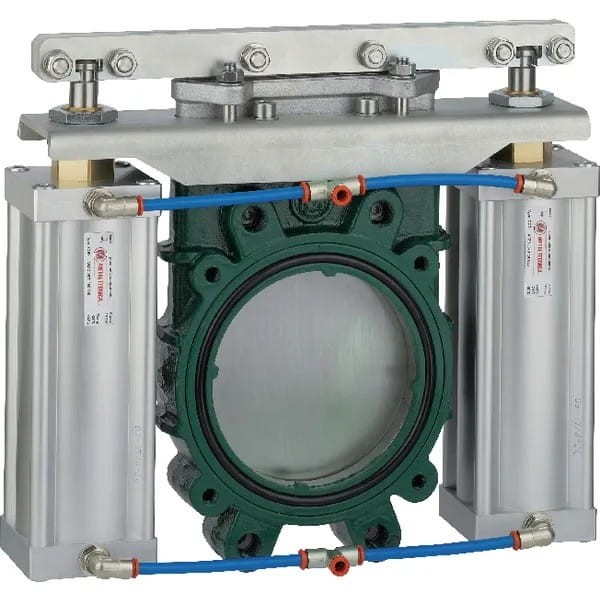

Kompaktowa zasuwa nożowa 6" (pneumatyczna) ARZO0101150561
Kod produktu: ARZO0101150561
Cena netto:
3 101,30 zł
bez 23.00% VAT i kosztów dostawy
Dostepny
Czas wysylki od
48 godzin
Darmowa dostawa
Masz pytania odnosnie tego produktu?
Zadzwon do nas — kod: ARZO0101150561
Gwarancja oryginalnosci
14 dni na zwrot
Darmowa dostawa
Bezpieczne platnosci
Opis
Kompaktowa zasuwa nożowa pneumatyczna 6" (nr kat. ARZO0101150561) to zawór odcinający o nominalnej średnicy otworu 150 mm, występujący w katalogu w grupie części do wozów asenizacyjnych. Napędza ją cylinder pneumatyczny dwustronnego działania o skoku 160 mm, z przyłączem powietrza 8 mm. Obudowa jest malowana, żeliwna, a zasuwa i śruby są ze stali nierdzewnej. Zawór montuje się z dwoma kołnierzami, wyłącznie zgodnie z kierunkiem przepływu.
6" / 150 mmnominalna średnica otworu zasuwy
10 barmaks. ciśnienie robocze
żeliwo + stal nierdzewnaobudowa i zasuwa
od -15 do 80 °Ctemperatura robocza cieczy
Dane techniczne
| Numer katalogowy | ARZO0101150561 |
| Napęd | pneumatyczny, dwustronnego działania |
| Średnica otworu zasuwy | 150 mm (6") |
| Materiał obudowy | żeliwo |
| Materiał zasuwy | stal nierdzewna |
| Typ podłączenia | z podwójnym kołnierzem |
| Liczba otworów mocujących kołnierza | 8 |
| Rozstaw otworów kołnierza (l2) | 240 mm |
| Gwint otworów (d2) | M20 |
| Skok cylindra | 160 mm |
| Przyłącze cylindra | 2 × 3/8" |
| Maks. ciśnienie robocze | 10 bar |
| Szerokość całkowita | 476 mm |
| Wysokość całkowita | 359 mm |
Wskazówki
- Zawór ma jednokierunkowy przepływ i trzeba go zamontować zgodnie z kierunkiem przepływu.
- Przed zamówieniem sprawdź kołnierz: 8 otworów na okręgu 240 mm, gwint M20.
- Ciśnienie powietrza w cylindrze nie może przekraczać 10 bar.
Często zadawane pytania
- Czym jest zasuwa nożowa pneumatyczna 6"?
- To zawór odcinający z zasuwą ze stali nierdzewnej, sterowany cylindrem pneumatycznym dwustronnego działania, o otworze nominalnym 150 mm.
- Jakie ciśnienie wytrzymuje zasuwa nożowa pneumatyczna ARZO0101150561?
- Maksymalne ciśnienie robocze zaworu i cylindra to 10 bar.
- W jakiej temperaturze może pracować ciecz w zaworze?
- Temperatura robocza cieczy mieści się w zakresie od -15 °C do 80 °C.
