Koło pasowe rowkowe SPB-17 3 rowki, pasuje na tuleję Taperlock 3020 315B3TL
Opis

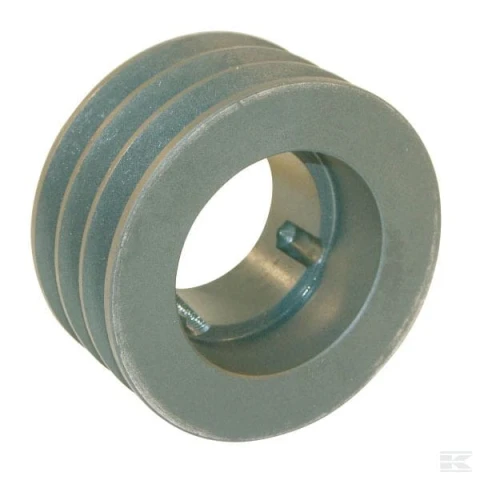

Koło pasowe rowkowe o numerze 315B3TL ma trzy rowki na pas klinowy profilu B lub SPB (szerokość pasa 17 mm), średnicę zewnętrzną 322 mm i średnicę roboczą 315 mm. Jest wykonane z żeliwa i osadza się na tulei zaciskowej Taperlock 3020, której maksymalna średnica otworu wynosi 75 mm. Tuleja Taperlock nie jest w zestawie, więc trzeba ją dobrać osobno do średnicy wału.
Dane techniczne
| Numer katalogowy | 315B3TL |
| Numer zamienny | 8460315B-3 |
| EAN | 4014486247541 |
| Profil pasa | B, SPB |
| Liczba rowków | 3 |
| Średnica zewnętrzna | 322 mm |
| Średnica robocza | 315 mm |
| Szerokość pasa | 17 mm |
| Typ osadzenia | Taperlock 3020 |
| Średnica otworu max. | 75 mm |
| Średnica piasty | 144 mm |
| Szerokość piasty | 51 mm |
| Szerokość robocza | 63 mm |
| Materiał | Żeliwo |
| Prędkość max. | 30 m/s |
| Masa | 12,25 kg |
Informacje od producenta
Informacje techniczne:
- Zalecana minimalna średnica koła pasowego rowkowego:
- Do VB17 - 112 mm
- Do SPB - 140 mm
- Do XPB - 112 mm
Korzyści:
- Możliwość stosowania przy różnych średnicach wału
- Szybki i łatwy montaż oraz demontaż
Specyfikacje:
- Z otworem Taperlock
Składa się z:
- Bez tulei zaciskowej Taperlock
Parametry według katalogu producenta
| Ilość sekcji [rowków] | 3 |
| Koło pasowe - typ | 6 |
| Offset piasty 2 | 6 mm |
| Offset piasty 1 | 6 mm |
| Średnica podtoczenia | 272 mm |
| Grubość korpusu | 20 |
Wskazówki
- Dobierz tuleję Taperlock 3020 do średnicy wału (maksymalnie 75 mm), bo nie ma jej w zestawie.
- Dla pasów SPB producent zaleca średnicę koła nie mniejszą niż 140 mm, więc w parze z tym kołem dobierz drugie o takiej średnicy lub większej.
- Śruby tulei dokręcaj stopniowo, zgodnie z momentem podanym dla tulei.
Często zadawane pytania
- Jaką tuleję wybrać do koła pasowego 315B3TL?
- Typ osadzenia to Taperlock 3020, a maksymalna średnica otworu wynosi 75 mm. Tuleja jest sprzedawana osobno.
- Jakie pasy pasują do koła 315B3TL?
- Pasy klinowe profilu B lub SPB o szerokości 17 mm, do trzech sztuk (trzy rowki).
- Jaki numer zamienny ma koło 315B3TL?
- Numer zamienny to 8460315B-3.
