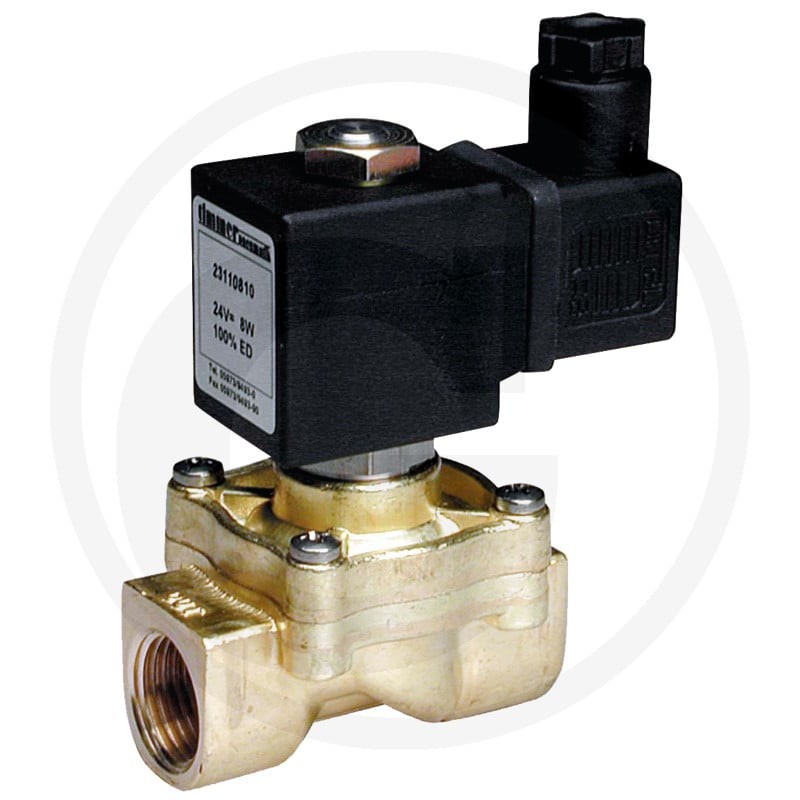

GRANIT VFG-MAX-Z220-3/4-NG-24V Zawór 60623110702-24V

Pozostałe informacjeGwint:G3/4DN (mm):19Typ szpuli:C4Przepływ gazu 6 bar N (Nl/min):5732Napięcie (V):24Ciśnienie min. (bar):0Ciśnienie maks. (bar):8B (mm):54C (mm):82D (mm):17Zakres ciśnienia (bar):0 - 16E (mm):88F:105G C1 (mm):30G C3 (mm):36Katalog:Hydraulika siłowa & pneumatyka (str. 1490)Kategoria do znalezienia:Hydraulika siłowa & pneumatykaInstalacja pneumatycznaZaworyZawory elektromagnetyczne i akcesoria2/2-drożne, w stanie spoczynku zamkniętyVFG-MAX-Z220-NG - Elektrozawór 2-2-drożny MAXI, z wymuszonym sterowaniem, z tłokiem do gazówFunkcje: Przyłącze ciśnienia należy podłączyć „w kierunku strzałki”, tak aby ciśnienie powstawało poniżej membrany. Ciśnienie powoli przepływa przez mały otwór w membranie do jej górnej części, która jest dodatkowo dociskana sprężyną do gniazda obudowy. Natychmiast po przyłożeniu napięcia do cewki elektromagnetycznej, układ twornika, który jest trwale połączony z modułem membranowym, podciąga się do góry, otwierając w ten sposób przejście. Jednocześnie wewnątrz jednostki membrany zostaje otwarty otwór, który wspomaga ruch membrany. W przypadku tych zaworów mówi się o sterowaniu wymuszonym, ponieważ cewka jest również w stanie samodzielnie otworzyć membranę. W przypadku tych typów zaworów nie ma potrzeby zachowywania różnicy ciśnień między ciśnieniem wlotowym i wylotowym. Dane techniczne Przyłącze: gwint rurowy Withworth- G3/8 do G1 wersja: zawór z gniazdem, z uszczelnieniem talerzowym Zakres temperatury: NBR: -10°C do +80°C, FKM i EPDM: -10°C do + +130°C Obudowa: mosiądz, błyszczący Rura prowadząca kotwicy: stal szlachetna Uszczelki: NBR 70 (-10°C do +80°C), EPDM (-10°C do +130°C), FKM (-10°C do +130°C)
