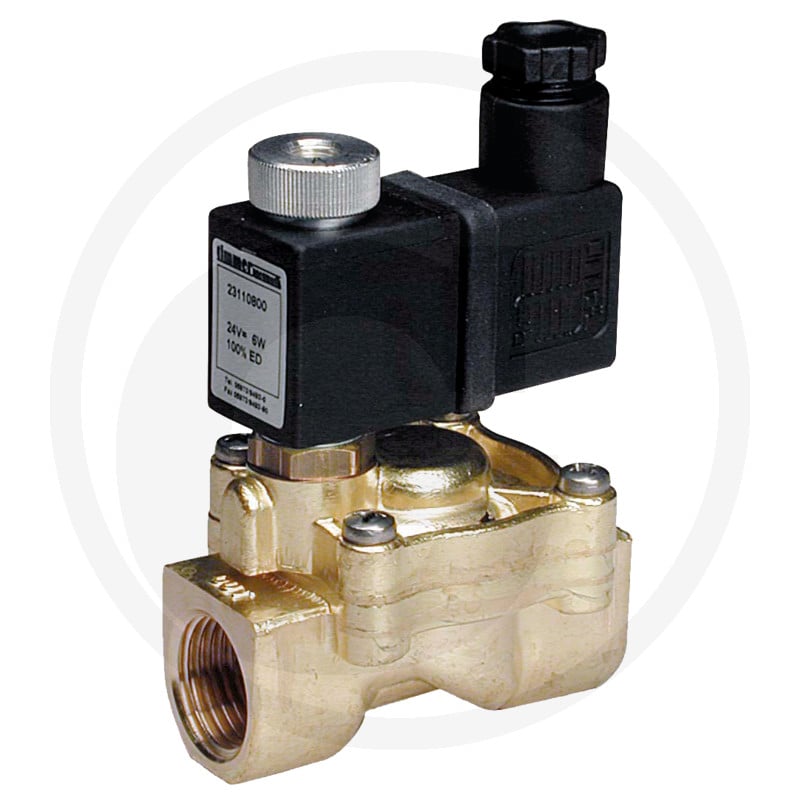

GRANIT VFG-MAX-S220-3/8-NO-24V Zawór 60623110750-24V

Pozostałe informacjeGwint:G3/8DN (mm):12,7Typ szpuli:C1Przepływ wody kv (l/min):35Przepływ gazu 6 bar N (Nl/min):2229Napięcie (V):24Ciśnienie min. (bar):0,15Ciśnienie maks. (bar):≈AC: 18 =DC: 18B (mm):45C (mm):64D (mm):14E (mm):73H (mm):17F:87G C1 (mm):22Katalog:Hydraulika siłowa & pneumatyka (str. 1488)Kategoria do znalezienia:Hydraulika siłowa & pneumatykaInstalacja pneumatycznaZaworyZawory elektromagnetyczne i akcesoria2/2-drożne, w stanie spoczynku otwartyVFG-MAX-S220-NO - Elektrozawór 2-2-drożny MAXI, sterowany serwomechanizmem, z membranąFunkcje: Przyłącze ciśnienia należy podłączyć „w kierunku strzałki”, tak aby ciśnienie powstawało poniżej membrany. Ciśnienie powoli przepływa przez mały otwór w membranie do jej górnej części, która jest dodatkowo dociskana sprężyną do gniazda obudowy. Zaraz po przyłożeniu napięcia do cewki magnetycznej małe gniazdo zaworu poniżej cewki otwiera się i uwalnia otwór, który odpowietrza górną przestrzeń membrany. Aby tak się stało, absolutnie konieczne jest utrzymanie różnicy ciśnień wynoszącej co najmniej 0,3 do 0,5 bara między ciśnieniem wlotowym a ciśnieniem wylotowym, ponieważ w przeciwnym razie ciśnienie nad membraną nie może zostać odpowietrzone, a zatem membrana nie otworzy zaworu. Dane techniczne Przyłącze: gwint rurowy Withworth- G3/8 do G2 Zakres temperatury: NBR: -10°C do +80°C, FKM i EPDM: -10°C do + 130°C Lepkość: maks. 2,5 stopnia E Obudowa: mosiądz, błyszczący Rura prowadząca kotwicy: stal szlachetna przy NG, mosiądz przy NO Uszczelki: NBR 70 (-10°C do +80°C) EPDM (10°C do +130°C) FKM (-10°C do +130°C) medium: powietrze, woda, gaz obojętny, olej, olej opałowy, ciepła woda, gorące powietrze
