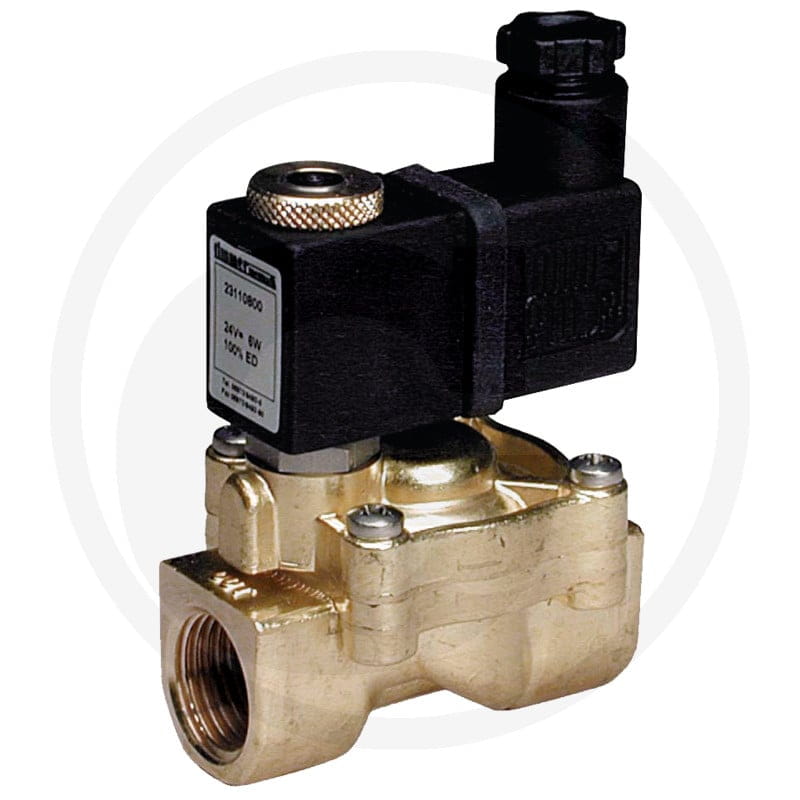

GRANIT VFG-MAX-S220-1½-NG-24V Zawór 60623110507-24V

Pozostałe informacjeGwint:G1½DN (mm):37Typ szpuli:C3Przepływ wody kv (l/min):350Przepływ gazu 6 bar N (Nl/min):22290Napięcie (V):24Ciśnienie min. (bar):0,15Ciśnienie maks. (bar):≈AC: 10 =DC: 10B (mm):97,5C (mm):134D (mm):28E (mm):110H (mm):41,5F:138G C3 (mm):30Producent:Wilhelm Fricke SE, Zum Kreuzkamp 7, 27404 Heeslingen, Deutschland, www.granit-parts.com, info@granit-parts.comKatalog:Hydraulika siłowa & pneumatyka (str. 1489)Kategoria do znalezienia:Hydraulika siłowa & pneumatykaInstalacja pneumatycznaZaworyZawory elektromagnetyczne i akcesoria2/2-drożne, w stanie spoczynku zamkniętyVFG-MAX-S220-NG - Elektrozawór 2-2-drożny MAXI, sterowany serwomechanizmem, z membranąFunkcje: Przyłącze ciśnienia należy podłączyć „w kierunku strzałki”, tak aby ciśnienie powstawało poniżej membrany. Ciśnienie powoli przepływa przez mały otwór w membranie do jej górnej części, która jest dodatkowo dociskana sprężyną do gniazda obudowy. Zaraz po przyłożeniu napięcia do cewki magnetycznej małe gniazdo zaworu poniżej cewki otwiera się i uwalnia otwór, który odpowietrza górną przestrzeń membrany. Aby tak się stało, absolutnie konieczne jest utrzymanie różnicy ciśnień wynoszącej co najmniej 0,3 do 0,5 bara między ciśnieniem wlotowym a ciśnieniem wylotowym, ponieważ w przeciwnym razie ciśnienie nad membraną nie może zostać odpowietrzone, a zatem membrana nie otworzy zaworu. Dane techniczne Przyłącze: gwint rurowy Withworth- G3/8 do G2 Zakres temperatury: NBR: -10°C do +80°C, FKM i EPDM: -10°C do + 130°C Lepkość: maks. 2,5 stopnia E Obudowa: mosiądz, błyszczący Rura prowadząca twornika: stal szlachetna przy NG, mosiądz przy NO Uszczelki: NBR 70 (-10°C do +80°C) EPDM (10°C do +130°C) FKM (-10°C do +130°C) medium: powietrze, woda, gaz obojętny, olej, olej opałowy, ciepła woda, gorące powietrze
