GRANIT Pierścień X z Vitonu 570XR098.02X3.53V

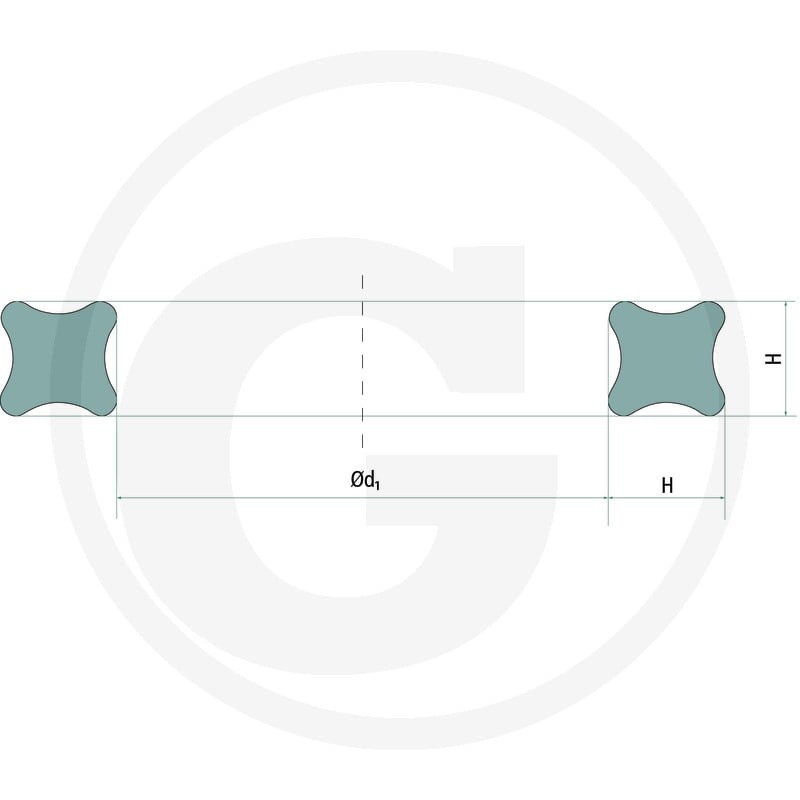

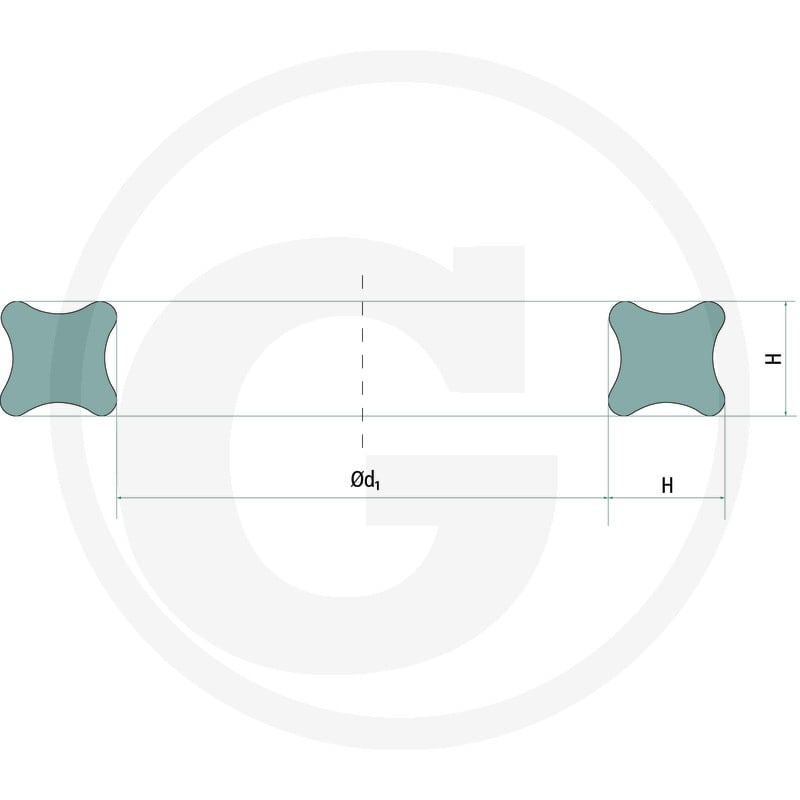

Pozostałe informacjeØ wew. d1 (mm):98,02Grubość sznura H (mm):3.53Twardość (Shore):70Materiał:kauczuk fluorowy (FKM / Viton)Zakres temperatury (°C):-15 do +200Maks/ prędkość ślizgowa (m/s):ruch postępowy: ≤ 0,5; obracanie: ≤ 2Waga:8 gKatalog:Hydraulika siłowa & pneumatyka (str. 641)Kategoria do znalezienia:Hydraulika siłowa & pneumatykaUszczelnianieUszczelki statycznePierścienie XPierścienie X Viton™Opis produktu Pierścienie X to uszczelnienia czterowargowe dwustronnego działania o prawie kwadratowym przekroju poprzecznym. Pierścień X osiąga swoje działanie uszczelniające poprzez montaż i wciskanie w osiowej lub promieniowej przestrzeni montażowej. W stanie roboczym ciśnienie medium zwiększa funkcję uszczelnienia. Zalety produktu Wysoka stabilność w dynamicznym użytkowaniu - pierścień X nie ma tendencji do toczenia się (skręcania) w rowku ze względu na prawie kwadratowy przekrój. Pierścienie typu X wymagają mniejszego promieniowego naprężenia wstępnego. Skutkuje to mniejszym tarciem ze względu na mniejsze siły styku. Między wargami uszczelniającymi może powstać zbiornik smaru. Efekt uszczelnienia jest zoptymalizowany dzięki lepszemu rozkładowi ciśnienia na prawie kwadratowym przekroju. Brak pogorszenia linii podziału formy, ponieważ nie jest ona umieszczona w środku średnicy zewnętrznej jak w oringach, ale między wargami uszczelniającymi. Media • olej i smar mineralny • oleje i smary syntetyczne • oleje silnikowe, przekładniowe i ATF do ok. +150°C • paliwa • trudnopalne płyny hydrauliczne HFD • węglowodory alifatyczne, aromatyczne i chlorowane • woda do maks. 80°C Montaż Podczas montażu należy unikać wszelkich uszkodzeń pierścienia X. W przeciwnym razie mogą wystąpić wycieki. Ponadto należy przestrzegać następujących informacji: • nie rozciągaj pierścienia X do granicy rozciągania • krawędzie muszą być wolne od zadziorów, promienie i skosy muszą być nakładane płynnie • należy usunąć kurz, brud, wióry metalowe i inne cząstki • końcówki gwintów i przestrzenie montażowe dla innych elementów uszczelniających i prowadzących muszą być zakryte tuleją montażową • powierzchnia montażowa i pierścień X powinny być pokryte odpowiednim smarem • ułatwione rozprężanie przez podgrzanie pierścienia X w oleju lub wodzie w temperaturze ok. 80°C • należy skorzystać z narzędzi montażowych, m.in. sworzni rozprężnych lub tulei wykonanych z miękkiego materiału (np. POM) • pierścienia X nie należy toczyć po powierzchniach montażowych • podczas zatrzaskiwania w rowku pierścień X nie może być skręcony
