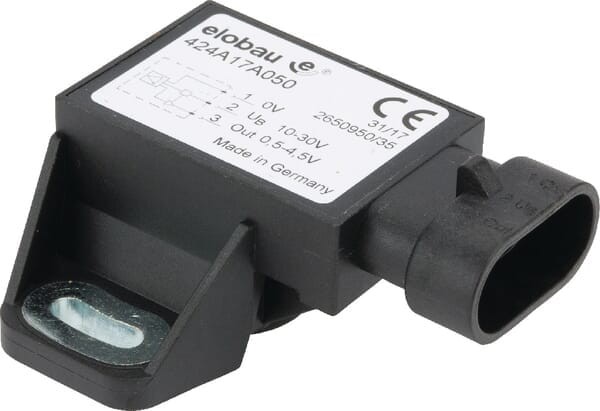

Czujniki kąta 424A17A050
Kod produktu: 424A17A050
Cena netto:
410,98 zł
bez 23.00% VAT i kosztów dostawy
Dostepny
Czas wysylki od
48 godzin
Dostawa
od 12,90 zl
Masz pytania odnosnie tego produktu?
Zadzwon do nas — kod: 424A17A050
Gwarancja oryginalnosci
14 dni na zwrot
Dostawa od 12,90 zl
Bezpieczne platnosci
Opis
Czujnik kąta elobau 424A17A050 to bezstykowy czujnik położenia kątowego, który zamienia obrót wałka na napięcie 0,5–4,5 V odczytywane przez sterownik maszyny. Zakres pomiarowy wynosi 0–50°, zasilanie 10–30 V, więc pracuje w instalacjach 12 V i 24 V. Ma łożyskowanie kulkowe, szczelność IP67 i złącze AMP 3-pin, a pracuje w temperaturach od -40 °C do +85 °C. Czujnik jest dostarczany bez dźwigni uruchamiającej.
0–50°Zakres pomiarowy
0,5–4,5 VSygnał wyjściowy
AMP 3-pinZłącze, IP67
10–30 VInstalacje 12 V i 24 V
Dane techniczne
| Nr katalogowy | 424A17A050 |
| Zakres pomiarowy | 0–50° |
| Napięcie zasilania | 10–30 V |
| Sygnał wyjściowy | 0,5–4,5 V |
| Złącze | AMP, 3-pin |
| Szczelność | IP67 |
| Łożyskowanie | kulkowe |
| Temperatura pracy | od -40 °C do +85 °C |
| Dźwignia w zestawie | nie |
Wskazówki
- Dźwignię przełóż ze starego czujnika albo zamów osobno – czujnik jest dostarczany bez niej.
- Po montażu sprawdź napięcie wyjściowe w obu skrajnych położeniach (ok. 0,5 V i 4,5 V) i w razie potrzeby wykonaj kalibrację w sterowniku maszyny.
- Porównaj numer z tabliczki starego czujnika: czujniki elobau 424 różnią się zakresem kąta i sygnałem, a zamiana na inny zakres da błędne wskazania.
Często zadawane pytania
- Jaki zakres kąta mierzy czujnik 424A17A050?
- Od 0 do 50°, z sygnałem wyjściowym 0,5–4,5 V.
- Czy czujnik pasuje do instalacji 24 V?
- Tak, napięcie zasilania to 10–30 V.
