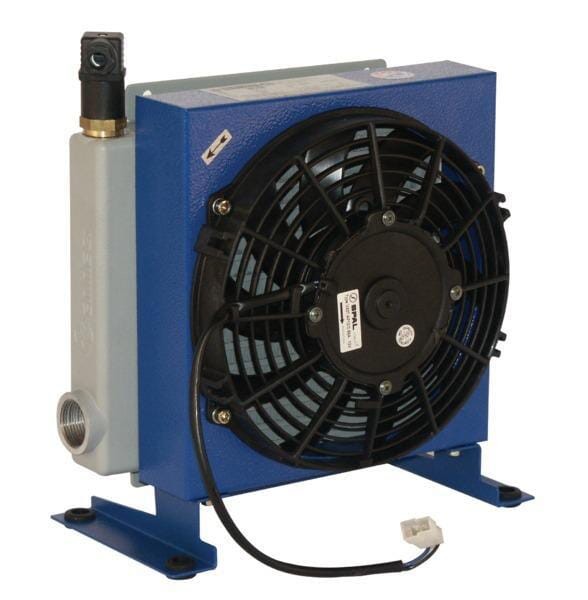

Chłodnica oleju (400V) 38-50'C 2020K-03-2-01 OK2020380VAC
Opis
Chłodnica oleju 2020K-03-2-01 (nr kat. OK2020380VAC) to chłodnica olejowo-powietrzna z grupy typu 2020 do układów hydraulicznych, przeznaczona do wymiany ciepła między olejem a powietrzem. Ma przyłącza gwintowane 1 cal, wentylator o średnicy 200 mm i termostat włączający wentylator w zakresie 38-50°C. Maksymalny przepływ wynosi 90 l/min, a ciśnienie robocze do 20 bar. Silnik wentylatora musi być sterowany przez przekaźnik.
Dane techniczne
| Numer katalogowy | OK2020380VAC |
| Typ | 2020K-03-2-01 |
| Napięcie | 400 V (wg nazwy; seria także 230 V) |
| Przyłącze | gwint 1 cal |
| Maks. przepływ | 90 l/min |
| Maks. ciśnienie robocze | 20 bar |
| Zakres termostatu | 38-50°C |
| Średnica wentylatora | 200 mm |
| Głębokość | 168 mm |
| Klasa szczelności | IP 44 |
| Poziom hałasu | 68 dB |
| Materiał | tworzywo sztuczne, aluminium, stal |
| Zawartość | chłodnica aluminiowa, stojak, wentylator z silnikiem, regulator temperatury, wtyczka |
Informacje od producenta
Informacje techniczne:
- Chłodnice olejowo-powietrzne stosuje się do polepszenia wymiany cieplnej między olejem a otoczeniem. Chłodnice są wyposażone w termostat (40°C - 48°C). Silnik MUSI być sterowany przez przekaźnik. Części zamienne: silnik OK9201535N 24 V DC kpl. z łopatkami wentylatora i siatką, silnik OK9201530N 12 V DC kpl. z łopatkami wentylatora i siatką
- Silnik OK9201540 220V AC, reg. temperatury OK93038 28-40°C, reg. temperatury OK94048 38-50°C, reg. temperatury OK95060 48-60°C, reg. temperatury OK96070 58-70°C, reg. temperatury OK97080 68-80°C
Składa się z:
- Wentylator / silnik elektryczny, napięcie zgodnie z wersją
- Regulator temperatury 40–48ºC
- Wtyczka do podłączania regulatora temperatury / silnika prądu stałego
Parametry według katalogu producenta
| Marka | Emmegi |
| Rodzaj przepływu medium chłodzącego | Suction |
| Klasa szczelności IP | 44 |
Wskazówki
- Silnik wentylatora musi być sterowany przez przekaźnik, nie podłączaj go bezpośrednio.
- Regulator temperatury 38-50°C (OK94048) można wymienić na inny zakres, np. OK93038 (28-40°C) lub OK95060 (48-60°C).
- Sprawdź, czy ciśnienie w linii powrotnej nie przekracza 20 bar.
Często zadawane pytania
- Do czego służy chłodnica oleju OK2020380VAC?
- Chłodzi olej w układzie hydraulicznym poprzez wymianę ciepła z powietrzem tłoczonym przez wentylator.
- Przy jakiej temperaturze włącza się wentylator chłodnicy?
- Termostat pracuje w zakresie 38-50°C, a regulator w tej wersji ma oznaczenie OK94048.
- Jaki maks. przepływ oleju obsługuje chłodnica typu 2020?
- Do 90 l/min, przy ciśnieniu roboczym maks. 20 bar.
